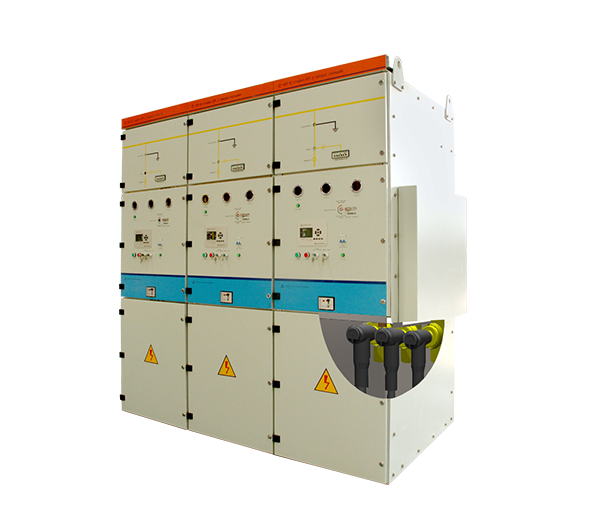

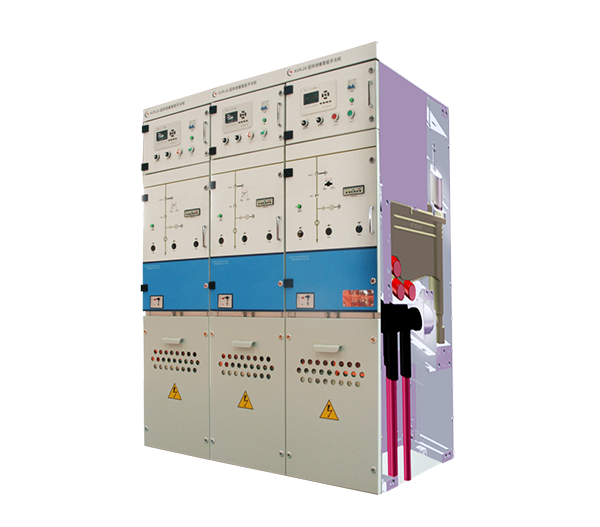

項目名稱：AVR-12\AVR-24\AVR-40.5系列固體絕緣環網柜

發布日期：2018-12-20

簡述：

立即咨詢

2. AVR系列智能固體緊湊型環網柜

2.1. 產品概述

AVR系列智能緊湊固體絕緣開關設備是本公司根據智能電網發展需求，采用“智能、節能、環保、免維”的設計理念，研制生產的擁有自主知識產權、國內首創的智能永磁真空開關設備，其集測量、控制、保護、通訊等功能于一體，智能化程度高。本系列產品適用于12kV、24kV、40.5kV的電力系統，廣泛應用于工業及民用電纜環網及供電末端工程，是保證電網安全、可靠、經濟、高效運行的首選設備。

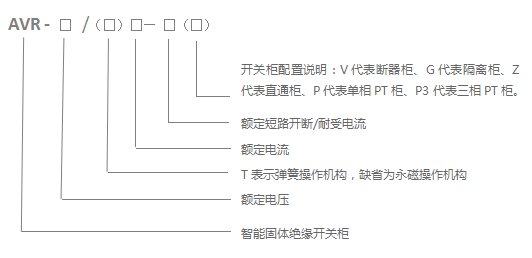

2.2. 型號說明

例：型號為AVR-12/1250-25（3V2G1Z1P）開關設備，“3V2G1Z1P”中的“3V”表示開關設備有3個帶“斷路器”間隔，“2G”表示開關設備帶有2個“隔離/接地刀閘”間隔，“1Z”表示開關設備帶有1個“直通”間隔，“1P”表示帶有1個單相PT柜。

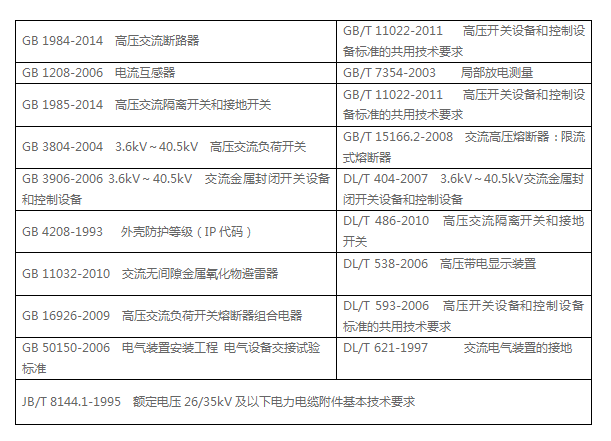

2.3. 符合標準

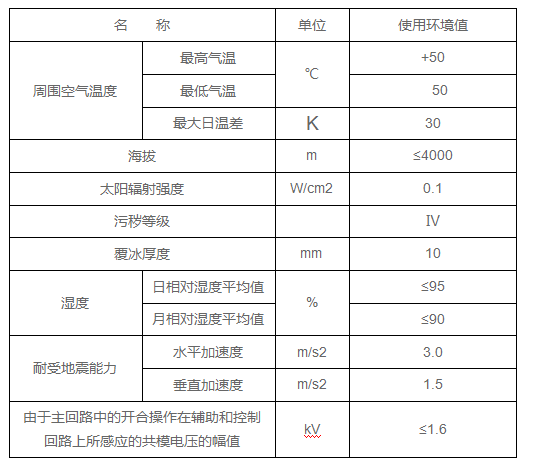

2.4. 使用環境

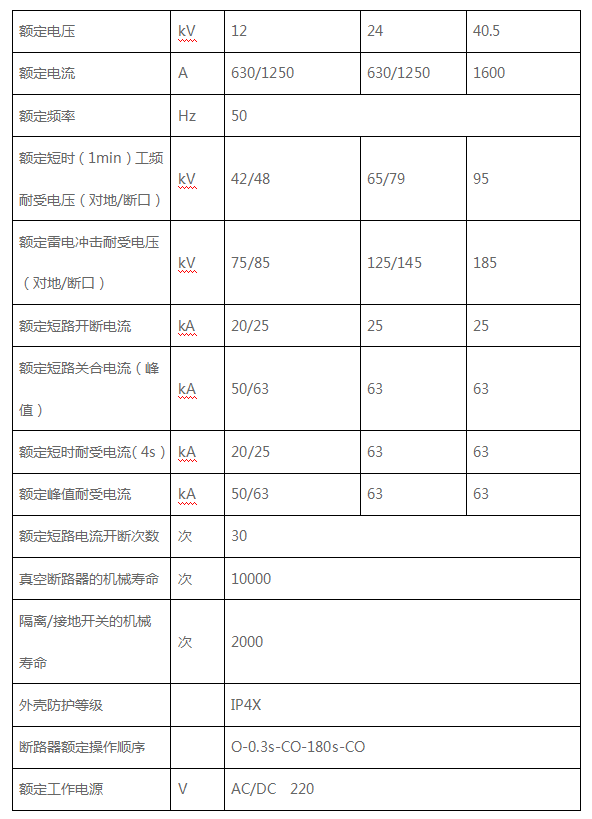

2.5. 主要技術參數

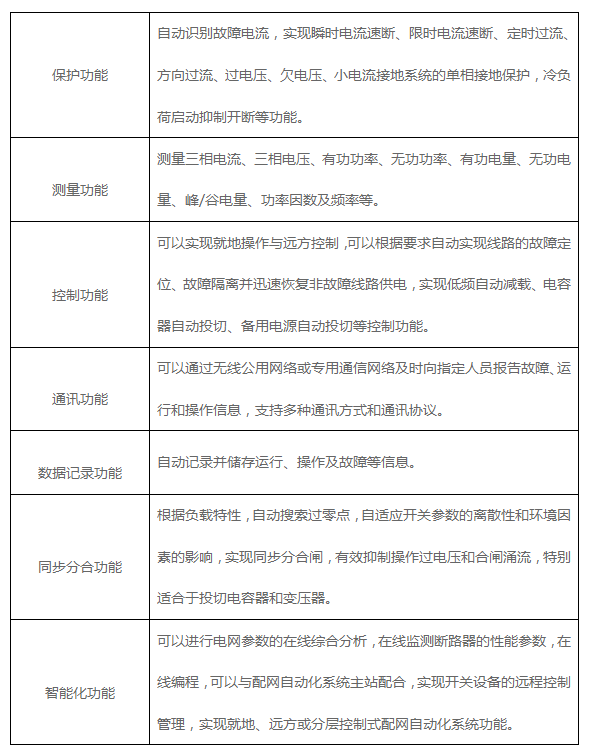

2.6. 主要功能

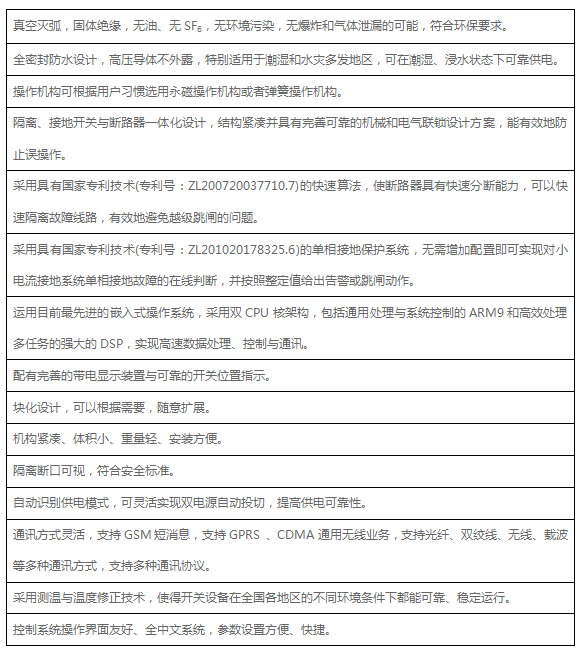

2.7. 主要特點

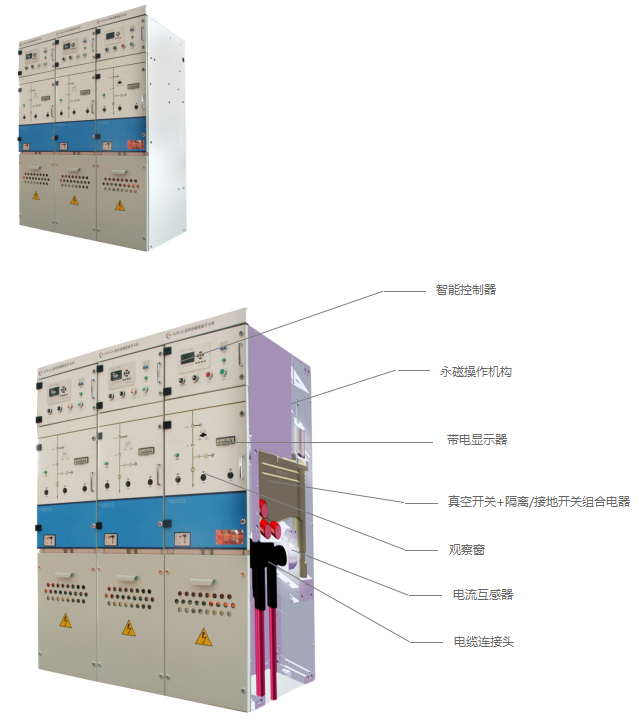

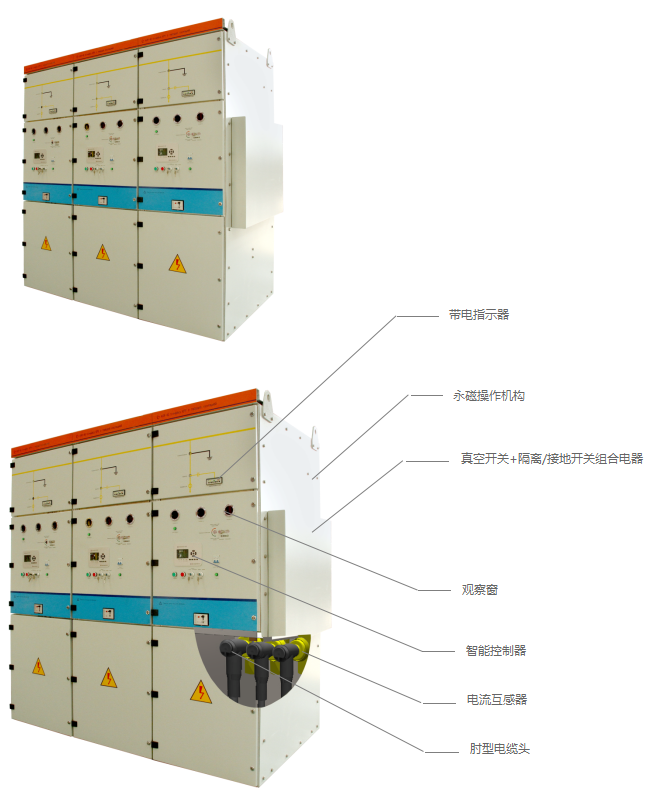

2.8. 外形圖及結構組成

2.8.1. 12kV

2.8.2. 24kV

2.8.3. 40.5kV

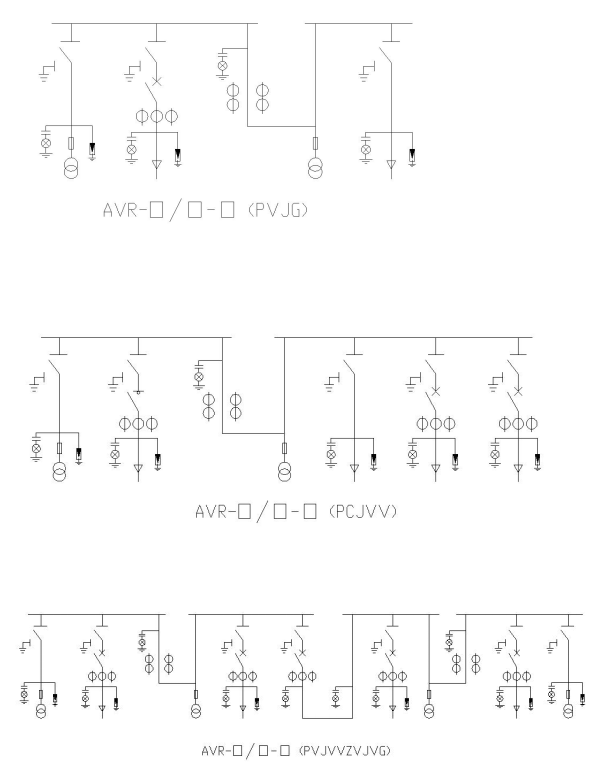

2.9. 一次系統接線方案圖

2.10. 安裝尺寸

2.10.1. 12kV

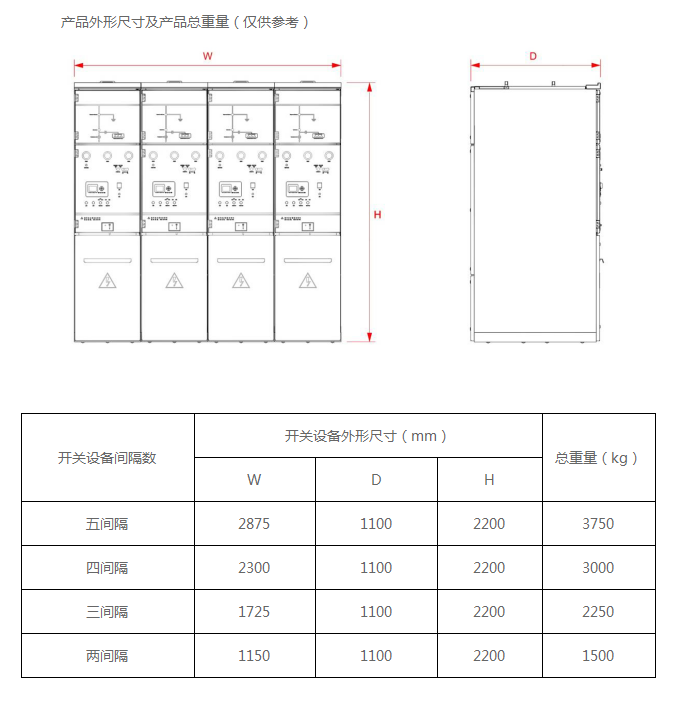

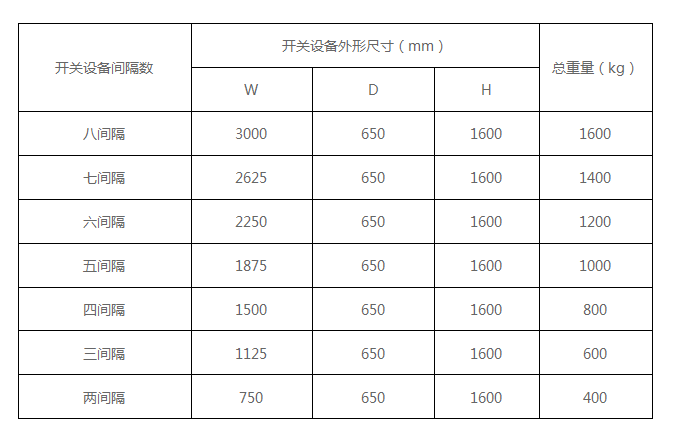

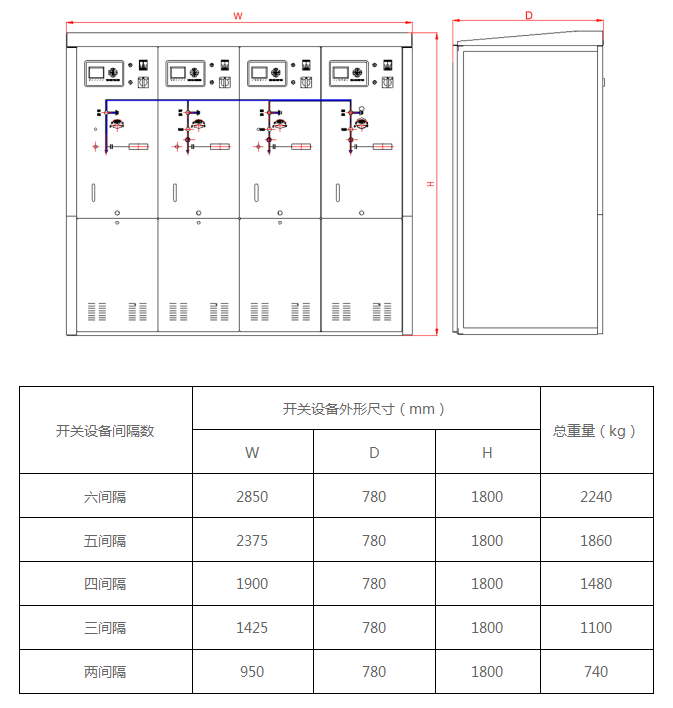

產品外形尺寸及產品總重量（僅供參考）

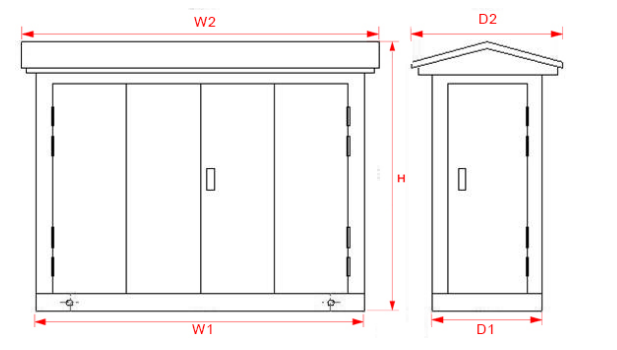

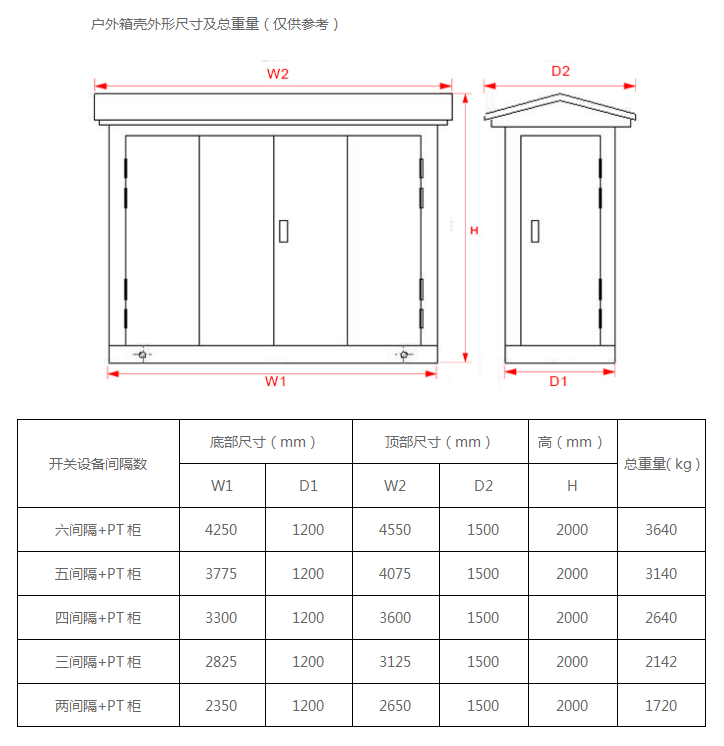

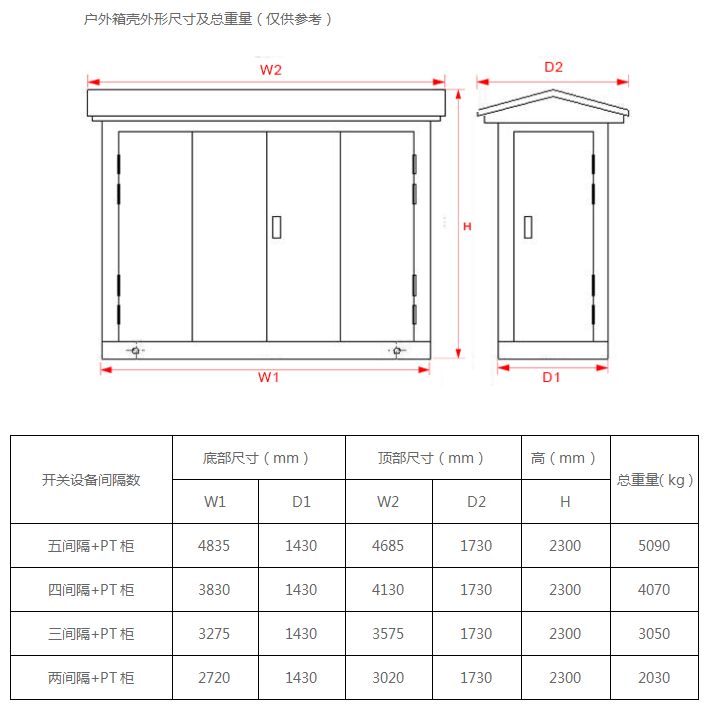

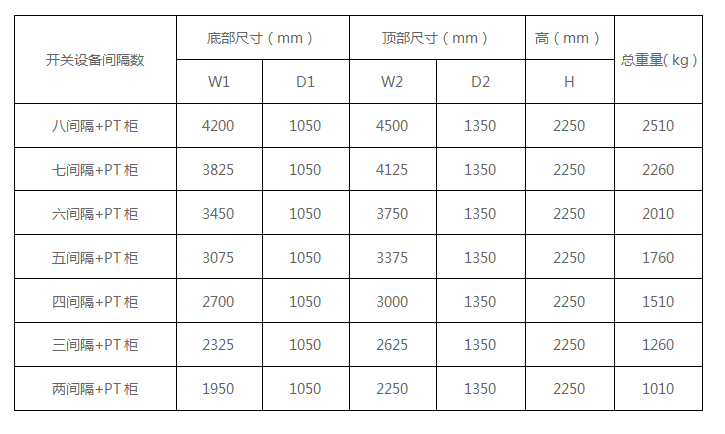

戶外箱殼外形尺寸及總重量（僅供參考）

2.10.2. 24kV

2.10.3. 40.5kV
